山石破碎机

山石破碎机介绍

山石破碎机是指矿山设备中的选矿设备中的破碎机械-破碎机，广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。目前常用山石破碎机有颚式破碎机、反击式破碎机、圆锥破碎机、锤式破碎机、冲击式破碎机、辊式破碎机、复合式破碎机等。颚式破碎机破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。反击式破碎机能处理边长100～500毫米以下物料，其抗压强度最高可达350兆帕，具有破碎比大，破碎后物料呈立方体颗粒等优点;PF-II系列反击式破碎机，适用于破碎中硬物料，如水泥厂的石灰石破碎，具有生产能力大，出料粒度小的优点。

山石破碎现场

山石破碎机分类及特点

颚式破碎机：颚式破碎机简称鄂破(又名老虎口)出现于1858年，具有破碎比大。颚式破碎机品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点,是一级破碎的放心之选设备，因此被广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。该系列破碎机适宜于破碎抗压强度不高于320MPa(兆帕)的各种软硬矿石，被破碎物料的大块度不得大于技术参数表所规定。

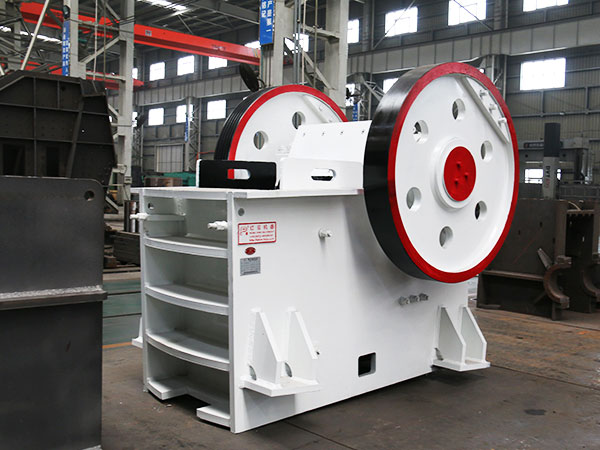

颚式破碎机结构简单、工作可靠

反击式破碎机：具有结构简单、破碎比大、能耗低、产量高、重量轻、破碎后成品呈立方形体等优点，广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。

反击式破碎机产量高、粒形优异

液压圆锥破碎机：具有结构简单、性能稳定、不易故障、维修方便快捷、生产能力大、高产、高质，且具有多种腔形的中细破碎、双保险控制的液压与润滑系统，故广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等。

液压圆锥破碎机性能稳定、高产节能

复合式破碎机：是一种融锤破，反击破于一体的新型高产细碎设备，具有生产能力大、破碎效率高、粉碎比大、磨蚀量小、能耗低、密封性好、运转平稳、维护方便等突出优点。在建材企业用该设备破碎石灰石、煤、煤矸石和水泥熟料等物料时，可明显降低入磨粒度，提高磨机产量，是一种较理想的节能破碎设备。

复合式破碎机粉碎比大、能耗低

锤式破碎机：也叫强击式破碎机，具有破碎比大，生产能力高，产品粒度均匀等特点，该破碎机是冶金、建材、化工和水电等工业部门中细碎石灰石、煤或其他中等硬度以下脆性物料的主要设备之一。

锤式破碎机一次成型

单段破碎机：具有碎碎比大、出料粒度细、工艺简化、运行成本低等优点，被广泛应用于水泥、陶瓷、玻璃、人工砂石、煤炭、非金属矿山和新型绿色建材等行业。

单段破碎机运行成本低

对辊式破碎机：适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，如石灰石，炉渣 ，焦碳，煤等物料的中碎，细碎作业。

对辊式破碎机中细碎效果好

第三代破碎机：俗称新型制砂机，广泛应用于金属与非金属矿、水泥厂，砂石冶金等行业。适用中细碎普氏硬度≤5~16的各种矿石和岩石，如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。

新型制砂机

颚式山石破碎机设备工作原理

破碎机矿山设备的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。

该系列破碎机矿山设备方式为曲动挤压型，电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板和动颚间夹角变大，从而推动动颚板向定颚板接近，与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时，肘板和动颚间夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动颚作周期性的压碎。

颚式山石破碎机设备工作原理图

技术参数：
