高压悬辊磨粉机

高压悬辊磨粉机

全国统一热线:

0371-67772727 电话图标 拨打
点击图标 点击在线免费咨询

欢迎来厂参观 · 专车接送 · 厂区考察 · 免费定制

适用范围

主要用于长石、滑石、重晶石、大理石、石灰石、碳黑、陶土等500百余种物料的超细粉加工

高压悬辊磨粉机介绍:

本实用新型公开一种利用弹簧增加压力的高压悬辊磨,它的机座上装有罩筒、进风蜗壳、磨环与轴承座,电动机通过主轴带动安装在磨辊吊架上的磨辊与铲刀同步旋转。在每个磨辊部件上均装有弹簧,弹簧上装有弹簧压板,弹簧压板通过螺杆与磨辊吊架联接。该高压悬辊磨适用于粉磨非易燃易爆的颗粒状的脆性物料,具有预压省力以及弹簧与磨辊部件接触处无磨损的特点。

高压悬辊磨粉机适用物料及应用领域

高压悬辊磨粉机适用物料及应用领域

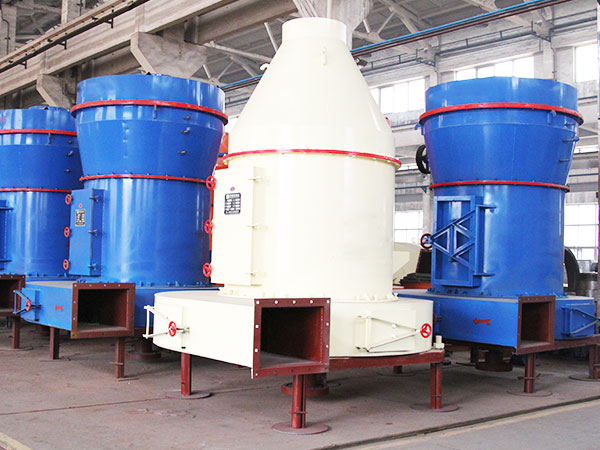

高压悬辊磨粉机图片:

高压悬辊磨粉机

高压悬辊磨粉机

红星高压悬辊磨粉机

红星高压悬辊磨粉机

高压悬辊磨粉机性能特点:

1 、与其它磨机相比相同等动力条件下产量提高 10-20% ,磨辊对物料的碾压力在高压弹簧作用下提高 YGM系列高压悬辊磨粉机 800-1200kg 。
2 、莫氏硬度小于9.3级的矿产物料均可加工粉碎。
3 、成品粒度范围广,粒径粗可达0.613毫米(30目) ,粒径一般可达0.033毫米 (425目) ,少部分物料细可达到0.013 毫米(1000目)。
4 、除尘效果完全达到国家粉尘排放标准。
5 、分析机调整方便。
6 、研磨装置采用重叠式多级密封,密封性能良好。

高压悬辊磨粉机性能稳定

高压悬辊磨粉机性能稳定

高压悬辊磨粉机结构:

高压悬辊磨主要由主机、细度分析机、鼓风机、成品旋风积粉器、布袋除尘器及联结风管组成。根据用户需要也可配备破碎机、提升机、储料仓,电磁振动给料机及电器控制柜等辅助设备。在主机中,磨辊组件通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联系,压力弹簧在磨辊轴承室的悬臂外端面,以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上,当电动机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时自转。电动机通过传动装置带动分析机叶轮旋转,叶轮转速越高,分选出的粉子越细。

高压悬辊磨粉机结构图

高压悬辊磨粉机结构图

高压悬辊磨粉机工作原理:

高压悬辊磨主机内,磨辊吊架上紧固有1000-1500公斤压力的高压弹簧。开始工作后,磨辊围绕主轴旋转,并在高压弹簧与离心力的作用下,紧贴磨环滚动,其滚动压力比同等动力条件下的雷蒙粉机高 1.2 倍,故产量大为提高。
当被磨物料进入磨腔后,由铲刀铲起送入磨辊与磨环之间进行碾压,碾压后的粉末随鼓风机的循环风带入分析机,合格细粉随气流入旋风集粉器即为成品,大颗粒物粒落回重磨。循环风返回鼓风机再重复以上过程,余风则进入袋式除尘器净化。
当磨辊与磨环达到一定磨损后,调整高压弹簧长度,保持磨辊与磨环之间恒定碾压力。从而保证稳定的产量与细度。

高压悬辊磨粉机工作原理

高压悬辊磨粉机工作原理

高压悬辊磨粉机使用注意事项:

1、建筑厂房时应考虑主机上方能吊挂1.5-2吨的起吊工具,供检修使用。
2、主机与鼓风机必须水平放在钢筋混泥土基础上,旋风积粉器与除尘器可在设备装好后在其支脚下面挖坑浇灌混泥土。
3、安装时必须将各联结管道的法兰之间加密封垫。

高压悬辊磨粉机加工现场

高压悬辊磨粉机加工现场

技术参数:

高压微粉机
  参数
型号
进料粒度
(mm)
成品粒度
(mm)
微粉93 ≤25 0.125-0.010
微粉92 ≤25 0.125-0.033
微粉87 ≤20 0.125-0.010
微粉76 ≤20 0.125-0.033
微粉66 ≤15 0.125-0.010
