反击式破碎机

免费咨询

应用范围:建材、矿山、能源、交通、铁路众多行业

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、煤矸石、建筑垃圾、煤、石膏和化工原料等

0371-67772727

介绍

反击式破碎机产品讲解视频

反击式破碎机(简称反击破)是红星机器在吸收国内外先进技术,结合国内砂石行业具体工矿条件的基础而研制的新一代反击式破碎机,分为PF反击式破碎机、HD德版反击式破碎机、CJ欧版反击式破碎机、移动反击式破碎机等多种类型。广泛用于各种矿石破碎、水电、人工砂石料、铁路、高速公路、能源、水泥、化工、建筑等行业。

该破碎机能处理边长<1300毫米以下、抗压强度不超过350MPa 的各种物料,出料粒度大小可以调节,破碎成品规格多样化,具有破碎比大,破碎后物料呈立方体,无张力和裂缝,粒形好等优点,所以说反击破也具有整形功能,适用于破碎中硬物料。

反击破应用领域广泛

反击破应用领域广泛

实拍图片

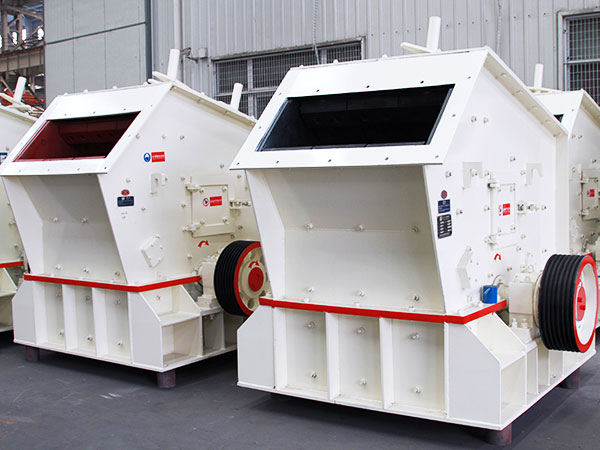

PF反击式破碎机

PF反击式破碎机

HD德版反击式破碎机

HD德版反击式破碎机

CJ欧版反击式破碎机

CJ欧版反击式破碎机

移动反击式破碎机

移动反击式破碎机

主要部件

1、反击板

反击板的作用是承受被板锤击出的物料的冲击,使物料受冲击 反击式破碎机而破碎,并将冲击破碎后的物料重新弹回冲击区,再次进行冲击破碎获得所需的产品粒度。反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面,其产品细粒级含量较少,设备生产能力可提高,电耗省。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。

反击破配件之反击板

反击板-低能耗耐冲击

2、转子

反击式破碎机的转子大都采用整体铸钢制成,结构坚固耐用,易于安装板锤,它的质量大,能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。

反击破配件之转子

铸钢反击破转子

3、板锤

板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多,有长条形、T形、S形、工形、斧形和带槽式等形状,现在一般为长条形。

反击破配件之板锤

反击破配件之板锤

破碎生产优势

1、成品粒型好:

精细化设计,成品粒形美观、均匀,可以自由调节反击板与板锤间隙,控制成品粒度和粒型

2、产量高、破碎比大:

冲击力大、破碎效率高、产量高,结构精巧,结构设计非常紧凑,转子具有很大的转动惯量

3、结构合理、效率高:

破碎腔设计合理、生产效率高 节能高产,破碎腔比较大,适应的物料块度大,硬度高,产能输出稳定

4、选材优良、耐磨损:

选材优良、使用寿命长 配件使用寿命长,运行平稳,破碎功率小,锤头比较耐磨,整个设备使用寿命长久

5、液压开盖、安全便捷:
液压开盖和反击板与板锤间隙液压辅助调节,减轻劳动强度,缩短停机时间

反击破生产优势

反击破生产优势

工作原理

反击式破碎机是利用冲击能对中等硬度的脆性物料进行破碎的机械设备。工作时,在电动机的带动下,转子高速旋转,矿石从冲击过程中获得巨大的动能,物料进入后,与转子上的板锤撞击破碎,并以高速抛向反击板,矿石受到破碎,被反击板弹回来的矿石又再次受到锤头的冲击,可得到充分破碎。

反击式破碎机工作原理

反击式破碎机工作原理

工作现场图片实拍

反击式破碎机作业现场

反击式破碎机作业现场

轮胎移动反击式破碎机作业现场

履带移动反击式破碎机作业现场

真实用户现场案例视频

河北时产800吨石头破碎生产线现场

陕西时产300吨移动式反击破生产现场

反击式破碎机生产厂家及价格

红星机器是一家专业生产反击式破碎机的厂家,机器采用优质耐磨材料制成,故障率低,寿命长,型号齐全,现货供应。同时为每位用户提供全方位、一站式服务,免费考察设计方案,充分了解用户的需求和生产预算,保障以更低的成本创造更高的收益。设备到货后,红星机器专业工程师会上门为用户安装、调试设备,直至用户能够正常生产、独立操作,后期如有需求,红星机器售后服务团队随时待命,保证尽快解决您的需求。

反击式破碎机因设备型号、产量、厂家不同,价格也不同,以红星机器为例,PF系列反击破价格在8-80万,HD德版反击破价格在15-100万,CI欧版反击破价格在20-160之间,移动式反击破价格在30-300万之间。 如果您想了解具体反击式破碎机价格,欢迎随时免费在线咨询

客户参观红星机器反击式破碎机车间

客户参观红星机器反击式破碎机车间

反击破安装与调试

安装:按本机适用范围选择安装位置,同时保证有足够的检修空间。

调试:

1. 转子在出厂前已经通过平衡处理,用户一般不需要再作平衡试验,在更换锤头及转子部件时,应作平衡配置。

2 .主机安装应调平衡,主轴水平度误差小于1mm/m,主从动轮在同一平面内,调整皮带松紧适度,固定电动机。

3. 检查各部件安装位置是否移动、变形、锁紧所有螺栓,检查密封是否良好。

4.检查电器箱接线及紧固情况,调整延时继电器及过载保护器,接通电路,试验电机转向,选择合适规格的保险丝。

5.检查液压系统动作是否可靠,有无渗漏现象。

6.清除反击式破碎机内异物,用手搬动转子,检查有无磨擦、碰撞。

红星反击式破碎机发货现场

红星反击式破碎机发货现场

技术参数

反击式破碎机
规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
Φ1000×700 400×730 300 30-70
Φ1000×1050 400×1080 350 50-90
Φ1250×1050 400×1080 350 70-130
Φ1250×1400 400×1430 350 80-180
Φ1320×1500 860×1520 500 100-280
Φ1300×2000 993×20000 500 140-380
Φ1500×2000 830×2040 700 200-550
Φ1800×2000 1260×2040 800 400-800
