磨煤机作业现场
磨煤机是将煤块破碎并磨成煤粉的机械,它是煤粉炉的重要辅助设备。磨煤过程是煤被破碎及其表面积不 磨煤机断增加的过程。要增加新的表面积,必须克服固体分子间的结合力,因而需消耗能量。煤在磨煤机中被磨制成煤粉,主要是通过压碎、击碎和研碎三种方式进行。其中压碎过程消耗的能量最省。研碎过程最费能量。各种磨煤机在制粉过程中都兼有上述的两种或三种方式,但以何种为主则视磨煤机的类型而定。
磨煤机的型式很多,按磨煤工作部件的转速可分为三种类型,即低速磨煤机、中速磨煤机和高速磨煤机。

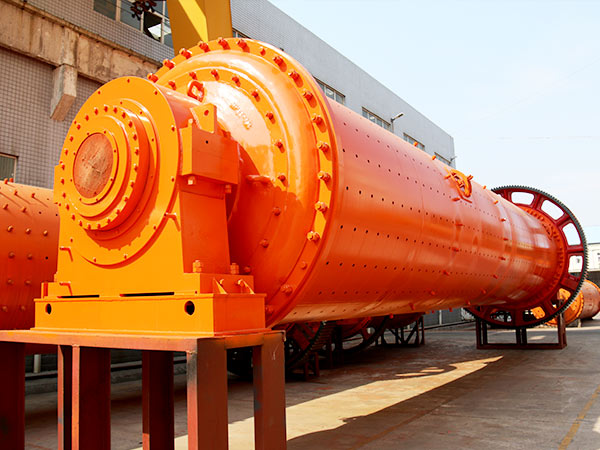

磨煤机图片
1、低速磨煤机
主要为滚筒式钢球磨煤机,一般简称钢球磨或球磨机。它是一个转动的圆柱形或两端为锥形的滚筒,滚筒内装有钢球。滚筒的转速为15~25转/分。工作时筒内的钢球不断地撞击和挤压煤块,将 磨煤机煤块磨制成煤粉。然后由通入滚筒内的热风将煤烘干并将煤粉送出,经分离器分离后,一定粒度的煤粉被送入煤粉仓或直接送入煤粉燃烧器。钢球磨笨重庞大、电耗高、噪声大;但对煤种的适应范围广,运行可靠,特别适宜于磨制硬质无烟煤。
2、中速磨煤机
转速为50~300转/分,种类较多。常见的有平盘磨、碗式磨、E型磨和辊式磨(图2)。它们的共同特点是碾磨部件由两组相对运动的碾磨体构成。煤块在这两组碾磨体表面之间受到挤压、碾磨而被粉碎。同时,通入磨煤机的热风将煤烘干,并将煤粉送到碾磨区上部的分离器中。经分离后,一定粒度的煤粉随气流带出磨外,粗颗粒的煤粉反回碾磨区重磨。中速磨煤机具有设备紧凑、 占地小、 电耗省(约为钢球磨煤机的50~75%)、噪声小、运行控制比较轻便灵敏等显著优点;但 磨煤机结构和制造较复杂,维修费用较大,而且不适宜磨制较硬的煤。在大容量燃煤锅炉中碗式中速磨用得较多。
3、高速磨煤机
转速为500~1500转/分,主要由高速转子和磨壳组成。常见的有风扇磨和锤击磨等。在风扇磨(图3)中煤块受到高速转子的高速冲击与磨壳碰撞,以及煤块之间互相撞击而被磨碎。这种磨煤机与煤粉分离器组成一个整体,结构简单,紧凑,初投资省,特别适用于磨制高水分褐煤和挥发分高、容易磨制的烟煤。风扇磨由于磨损大,连续运行时间较其他磨煤机都短,不适于磨制硬质煤种。
磨煤机的性能优势
1、磨煤机综合了研磨、擦洗、砂磨等功能,具有效率高、噪声低、处理能力大、操作维修方便等优点。
2、既可超细磨矿,又可保护片状矿物的片状晶形。
3、磨矿筒体采用耐磨高分子材料或高硬度耐磨合金材料,品质优良,设备使用寿命长,并且磨矿过程中无铁质污染,不影响成品。
4、使用的磨介质耐磨、粒径大小配比科学,磨细1t物料只损耗100介质(相当于混入物料的介质量只有0.01%)。
5、湿法连续作业,自动化程度高。
磨煤机工作原理
本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。
磨煤机是物料被破碎之后,再进行粉碎的关键设备。球磨机广泛应用于水泥,硅酸盐制品,新型建筑 磨煤机材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。
