螺旋分级机

螺旋分级机介绍

分级机车间视频

螺旋分级机是选矿的设备之一,螺旋分级机借助固体颗粒的比重不同，因而在液体中沉淀的速度不同的原理，进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。 分级机主要有高堰式单螺旋和双螺旋、低堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋几种分级机，低堰式现运用的很少，主要是高堰式和沉没式。

螺旋分级机适用范围

分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。

螺旋分级机适用范围及应用领域

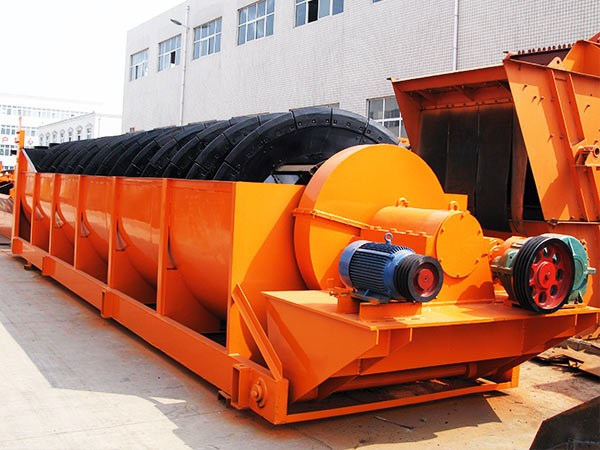

螺旋分级机图片

分级机

分级机车间

螺旋分级机工作原理

螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的 一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板 焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

螺旋分级机工作模拟动图

螺旋分级机结构

螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

螺旋分级机结构图

螺旋分级机选购指南

常用的槽形分级机有水力分级箱，典瓦尔型水力分级机和KP-4C型分级机等。

1.水力分级箱为自由沉降式分级设备。当处理密度大、颗粒粗的物料时，耗水量要比干涉沉降式水 力分级机大，而且排矿管易堵，分级效果差。但其构造简单，不用动力，工作可靠，故在钨，锡矿石选矿厂中被广泛应用。

水力分级箱适宜处理粒度较小和细泥含量较多的物料。适宜的分级粒度为2一0.074mm，对小于0.074m/n的粒级，分级效果较差。适宜的给矿浓度为t8",--25%。

选择水力分级箱时，要注意分级箱的室数与流程中所规定的分级级别数相适应，同时应兼顾到所选用的摇床及跳汰机台数。

2.典瓦尔型水力分级机为干涉沉降式分级机，适于处理密度较大，粒度较粗的矿石。

红星分级机客户现场

技术参数：
